IML na druhém povrchu: proč potisky tlačítek přestávají vybledávat
Popis tlačítka je grafický prvek interiérového dílu, který je nejobtížnější udržet čitelný. Jde o jedinou dekoraci, na níž prst spočine tisíckrát za život vozidla, a zpravidla to není čistý prst.
Proč popisy vázané na povrch selhávají
Popis natištěný na vnější straně dílu napadají dvě síly: abraze a chemické působení. Každý dotyk představuje malý abrazivní cyklus a při životnostních testech tlačítek se používají přístroje, jako je tester oděru RCA, právě proto, že povrchový tisk ztrácí ostrost při opakovaném tření. Chemické působení je ještě agresivnější. Protokoly OEM nevalidují s jemným mýdlem: GMW14445 se věnuje odolnosti vůči opalovacím krémům a odpuzovačům hmyzu, BMW AA-0053 testuje díly vůči formulacím opalovacích krémů, FCA/Stellantis D23 5201 se zabývá krémy a pleťovými přípravky a VW TL 226 provádí kapkové testy s celou řadou médií (roztok tenzidů, čpavkový alkoholický čistič, lakový benzín, denaturovaný líh a syntetický pot) a odolností vůči krémům dle PV 3964. Referenční opalovací krémy jsou konkrétní spotřebitelské produkty (Coppertone SPF 30, Neutrogena Ultra Sheer Dry Touch SPF 45, Nivea SPF 47), nanášejí se jílovými proužky nebo gázou, kondicionují se za tepla a následně se hodnotí vizuálně i hmatem dle DIN EN ISO 4628. Dokumentovaně opalovací krémy způsobují skvrny a napadají lakované a povrchově upravené plochy. Jakýkoli inkoust ležící na dotykové ploše se nachází přímo v jejich přímé linii.
Proč laserové značení a tvrdé nátěry mají své meze
Dvě dobře známé alternativy jsou lepší než prostý povrchový tisk, avšak každá z nich má omezení, která stojí za to jasně pojmenovat. Laserové značení se stává součástí substrátu a odolává abrazi, chemickému působení i teplu mnohem lépe než inkoust nanesený na povrchu, funguje však pouze odebráním nebo změnou barvy materiálu: nelze jím vytvořit plnobarevnou ikonu ani čistě průsvitný podsvícený popis. Tisk na prvním povrchu zapečetěný pod UV vytvrzeným tvrdým nátěrem také vydrží déle a nátěrové fólie dosahují tužkové tvrdosti 3H až 5H, přičemž akrylátové typy super tvrdého nátěru dosahují až 9H, avšak dekorace stále končí na vnějším povrchu, přesně tam, kde se setkává opalovací krém s prstem.
IML na druhém povrchu umísťuje popis tam, kam nic nedosáhne

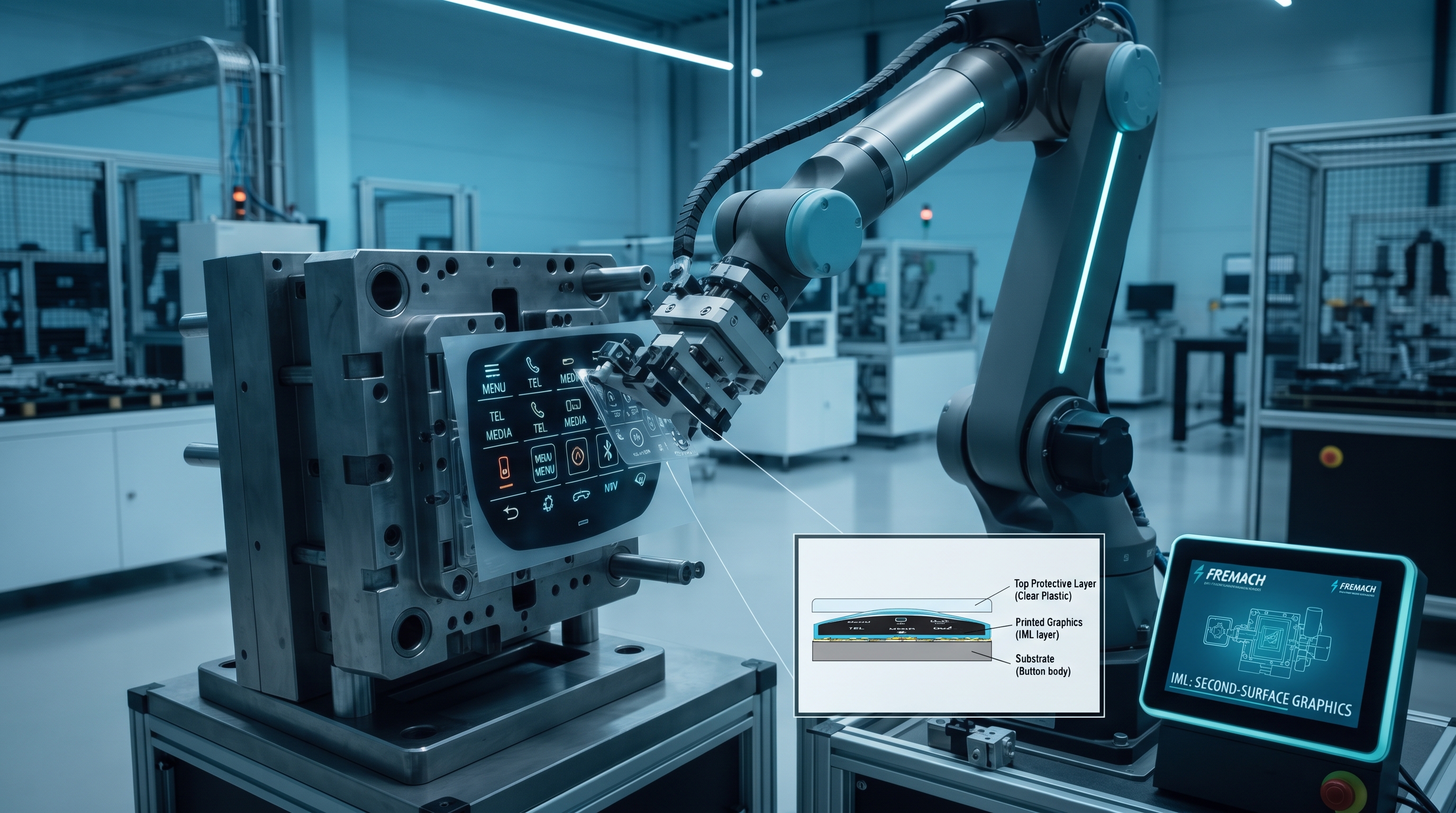

IML na druhém povrchu mění geometrii problému namísto toho, aby s ním bojoval na povrchu. Grafika je natištěna na zadní (druhé) straně průhledné polykarbonátové nebo akrylátové fólie, typicky o tloušťce 0,125 až 0,375 mm, a vstřikovaná pryskyřice je poté vstřelena za ní, takže inkoust je zapouzdřen mezi fólií a lisovaným substrátem. Ochranná fólie nad tiskem má tloušťku přibližně 30 až 40 µm. Protože inkoust leží uprostřed tohoto sendviče, tření ani chemické působení k němu nemohou proniknout: povrch, který uživatel dotýká a maže opalovacím krémem, je holá tvrdě natřená fólie, zatímco popis se nachází pod ní. Proto výrobci notebooků a telefonů přešli u grafiky uživatelského rozhraní na IML kvůli odolnosti vůči opotřebení, které stříkání barvou ani tamponový tisk nemohly zajistit, a proto tato metoda přežívá automobilovou validaci. Přilnavost se ověřuje hodnotami odlupování v rozsahu 2,5 až 3,5 lbs/palec a mřížkovým řezem dle ASTM D3359, kontrolovaným jak v blízkosti vtoku, tak v odlehlých místech, a opakovaným po klimatickém kondicionování.
Ve Fremach považujeme IML na druhém povrchu za jeden krok v rámci širší integrace, nikoli za samostatný tisk. Protože pod jednou střechou lisujeme, dekorujeme i integrujeme elektroniku, lze stejnou fólii nesoucí ikonu registrovat ke kapacitnímu obvodu za ní, takže podsvícený popis přepínače a jeho dotyková funkce se stávají jediným trvanlivým dílem namísto potištěného krytu na samostatném přepínači. To je skutečné rozhodnutí o nákupu za popisem, který je čitelný i po deseti letech působení opalovacích krémů, dezinfekčních prostředků a dotyků: umístěte grafiku pod povrch, nikoli na něj. Pokud váš tým vyvíjí dekorovanou nebo podsvícenou ovládací plochu, přineste díl nebo výkres našim inženýrům a ukážeme vám, kde se IML na druhém povrchu hodí a kde vám lépe poslouží 2K lisování nebo termoformovaný překryt, pro trvanlivostní rezervu, kterou jsou tyto protokoly OEM navrženy odhalit.
